Les expériences

Cette expérience consiste à montrer le phénomène de portance qui s'exerce sur une aile, un plan porteur.
θ : l'angle d'incidence
Rx : la traînée
Rz : la portance
A : extrados
B : intrados

L'expérience que nous avons faite, n'a pas été faite avec l'eau ni avec un foil, pour des raisons pratique. En effet pour montrer l'effet de portance sur un foil il nous aurait fallu un grand bac contenant de l'eau ainsi qu'une source d'énergie afin de donner de la vitesse à l'eau. Ensuite il aurait fallu construire un plan porteur ainsi qu'une structure permettant au foil de remonter sous l'effet de portance. Mais pour cela il fallait du temps et du matériel, ce n'était donc pas faisable à notre niveau.
Comme l'eau et l'air se ressemble pour la portance, nous avons fait notre expérience avec l'air et une aile, type aile d'avion.

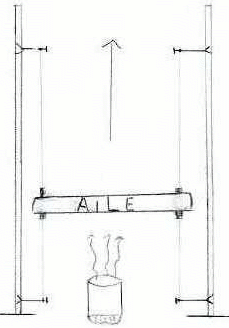

Nous avons donc construit une aile de carton, que nous avons percée de deux trous un de chaque côté de l'aile dans lesquels nous avons incéré un bout de paille.
Nous avons passé un fil de fer dans ces pailles et nous les avons attachés à deux pinces chaqu'un (une en haut de potence et l'autre en bas).
(Voir schéma ci-contre)
Avec un sèche-cheveux que nous avons placé vers le bord d'attaque (partie bombée), nous avons propulsé de l'air en ayant un angle d'incidence non neutre.
L'aile monte le long des fils.

Vidéos et indications

Deux vidéos de l'expérience sont disponible.
Pour y accéder suivez ce lien.

Pour l'expérience vous avez besoin de :

- Une feuille cartonnée, ni trop souple ni trop rigide.
- Une paille (paille avec laquelle on boit).
- Deux potences.
- Quatres pinces (s'adaptant à la potence).
- Du fil de fer.
- Un sèche-cheveux.
- Des ciseaux et de la colle.

1°: Prenez-la feuille de carton coupez-y un rectangle de 20cm sur 15 cm (environs).

2°: Pliez-la en deux (dans le sens de la longueur) en laissant 1cm qui dépasse (environs).

3°: Ramenez ensuite les deux bords, bord-à-bord et collez-les. (normalement l'aile devrait se courber sur le côté opposé à celui collé).

4°: Percez l'aile de part en part (chaque trous de dessus doit être aligné à celui du dessous).

5°: Placez-y la moitié de la paille dans les deux trous.

6°: Placez ensuite les fils de fer dans les pailles attachez-les en haut et en bas des potences à l'aide des pinces.

7°: Placez le sèche-cheveux face au bord d'attaque (partie bombée).

8°: Soulevez un peu l'aile, allumez le sèche-cheveux et l'aile monte le long du fil.

Des photos et des schémas de l'aile sont diponibles via ce lien.
